| 加工定制：是 | 类型：指针式电阻测量仪表 | 品牌：安航AN&H |
| 型号：Q96-MΩB | 测量范围：0-5MΩMΩ | 电 源：DC：24V |
| 测试电压：DC:24VV | 精度：1.5级 | 重量：0.5kg |
| 尺 寸：96X96mm | 规格：DC:24V 0-5MΩ |
乐清市安航电器有限公司

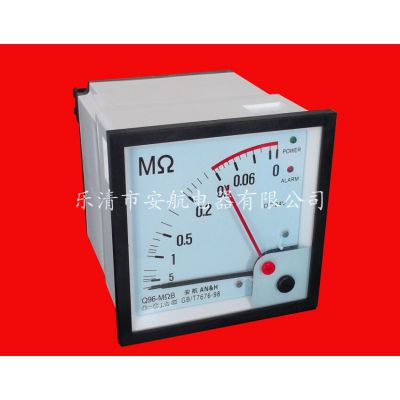

（直流电网绝缘电阻监测仪）
直角型号：Q72-MΩB F72-BMΩ AH72-BMΩ（外形72X72mm 90度）
直角型号：Q96-MΩB F96-BMΩ AH96-BMΩ（外形96X96mm 90度）
广角型号：Q72-ZMΩB F72-BMΩ AH72-BMΩ（外形72X72mm 240度）
广角型号：Q96-ZMΩB F96-BMΩ AH72-BMΩ（外形96X96mm 240度）
监测24V直流电网的绝缘电阻， 直流绝缘表主要用于船用充放电板，船用控制船舶上各电瓶的充放电工作，以及船舶上的应急照明
当电网绝缘电阻低于设定值时输出一报警信号
环境温度：-25℃ to +55℃
外壳防护：IP42
耐振动：0.7g
准确度等级：1.5
额定电压“24Vdc±20%
电源消耗：≤2VA
报警精度：0.01MΩ＋20%, 0.03MΩ±20%, 0.06MΩ±10%,0.1MΩ±10%，0.2MΩ＋10%, 0.3MΩ±10%, 0.5MΩ±10%, 1MΩ±10%
外报警讯号输出端容量为DC24V/3A或AC220/1A
正确接线后，接通电源，电源指示灯亮，仪器处于监测状态，指针指示即为电网绝缘电阻值。
可根据需要设定报警值，并将设定红针调到相应的档值，当电网绝缘电阻低于设定值时， 仪器将输出报警讯号，此时绝色信号灯点。当绝缘电阻恢复正常时，仪器报警状态自行取消。
注：在同一网络中，不能同时使两台监测仪或其它仪器同时测量一网络的绝缘电阻。
如需判断仪器正作是否正常，可进行自检。自检完毕后必须将仪器恢复到正常工作状态。
注：本表测量0-5?MΩ，额定工作（辅助）电压DC:24V
